При освещении открытых территорий огромной площади обычно есть ряд важных требований: от мощного светопотока и специальной КСС до высокой степени пыле-влагозащиты и определенному типу монтажа.
Но бывает, что заказчику требуется, чтобы система охранного освещения работала по заданному алгоритму. Например, в двух режимах: 50% и 100% яркости. А изготовить такой нестандартный светильник нужно в очень сжатые сроки. Рассказываем, как за 14 дней мы смогли доработать стандартную модификацию ТЕРРА и отгрузить партию в 200 светильников.
Посоветуйтесь с нами
Дадим рекомендации и поможем решить ваш задачу.

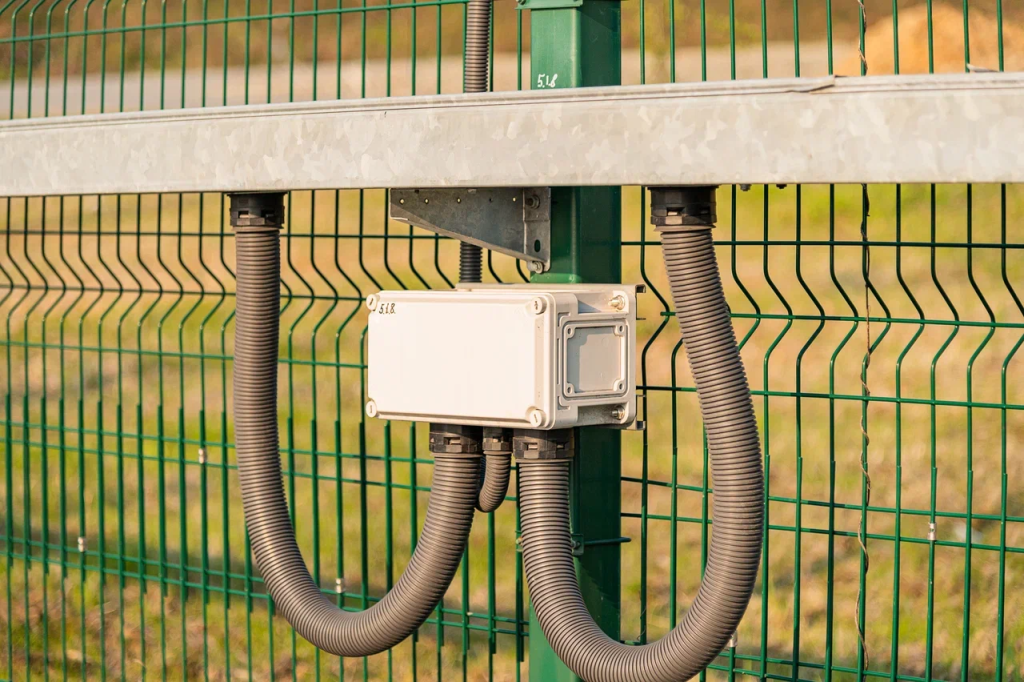

Требования к организации освещения периметра объекта

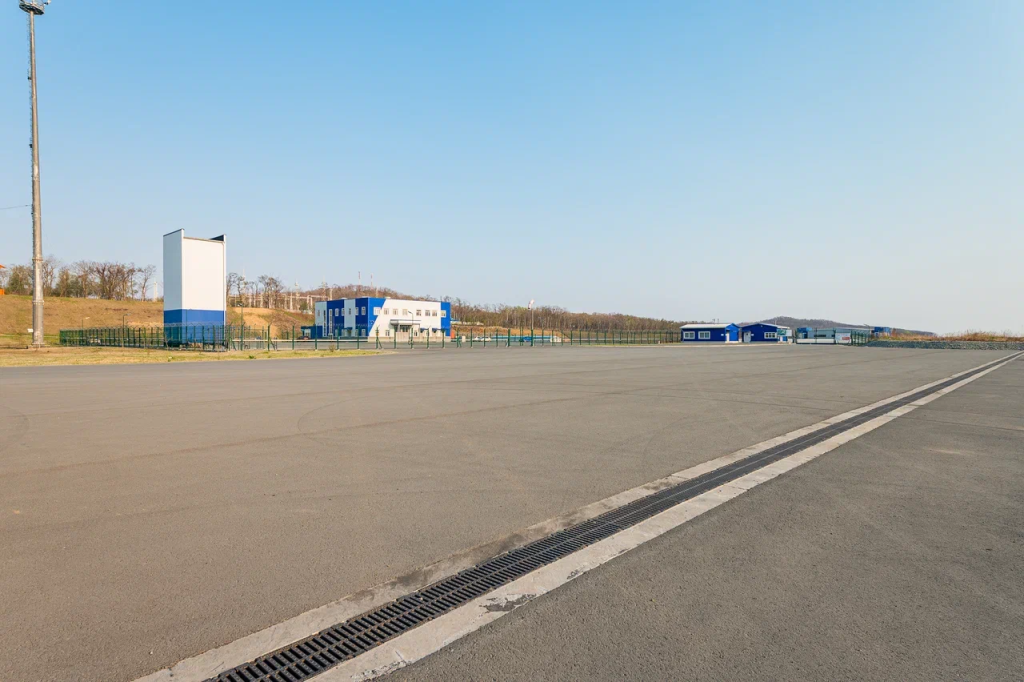

Конечный заказчик — морской порт площадью почти 200 Га, расположенный неподалеку от Владивостока. Им потребовались организовать наружное освещение по периметру всей территории. Проектировщики уже выбрали светильники другого производителя и заложили их в проект — по их расчет, потребовалось бы 201 штука.
Но когда дело дошло до заказа, выяснилось, что ни в выделенный бюджет, ни в сжатые сроки их не получится произвести и поставить.
- Степень защиты не ниже IP67, поскольку светильники будут работать в жестких условиях эксплуатации: высокая влажность и сильный ветер, из-за чего на корпус может попадать соленая вода.
- Рабочая температура от минус 40 ˚С.
- Мощность не более 70 Вт, согласно утвержденному электропроекту.
- Световой поток не менее 9000 люмен, но здесь проектировщики решили ориентироваться на повторный световой расчет для самопроверки.

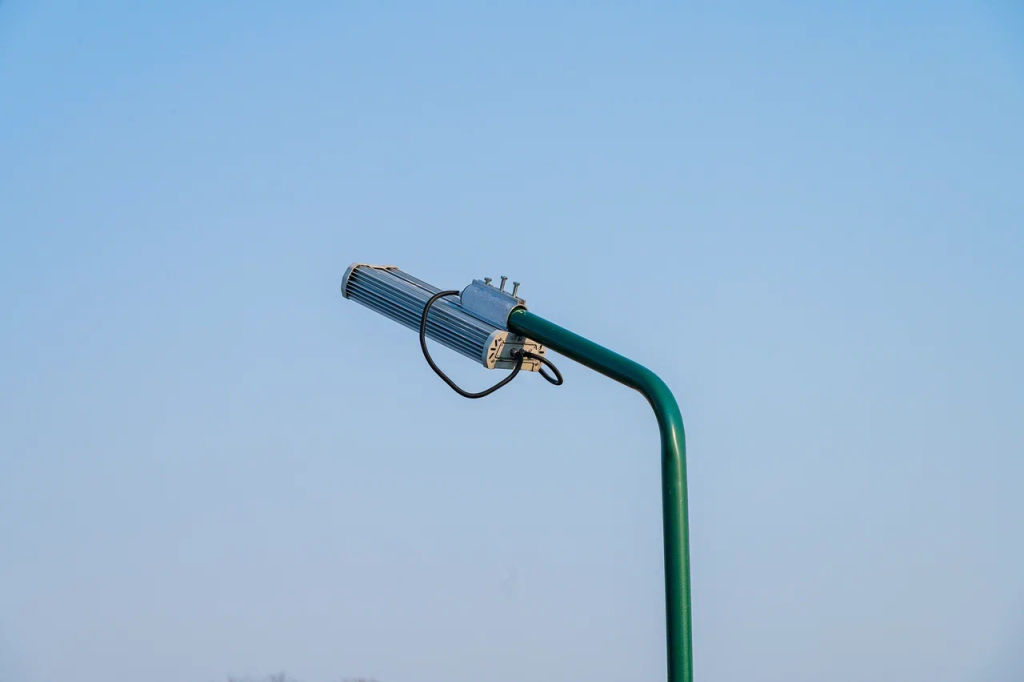

- Крепление осуществляется на столбы, поэтому нужно было выбрать светильники с возможностью установки на консольное крепление.
- КСС типа «широкая боковая», с углом расхождения 160х80˚ — стандартный подход для уличного освещения, чтобы светильник мог освещать как можно большую площадь.
- Срок поставки не более 14 дней.

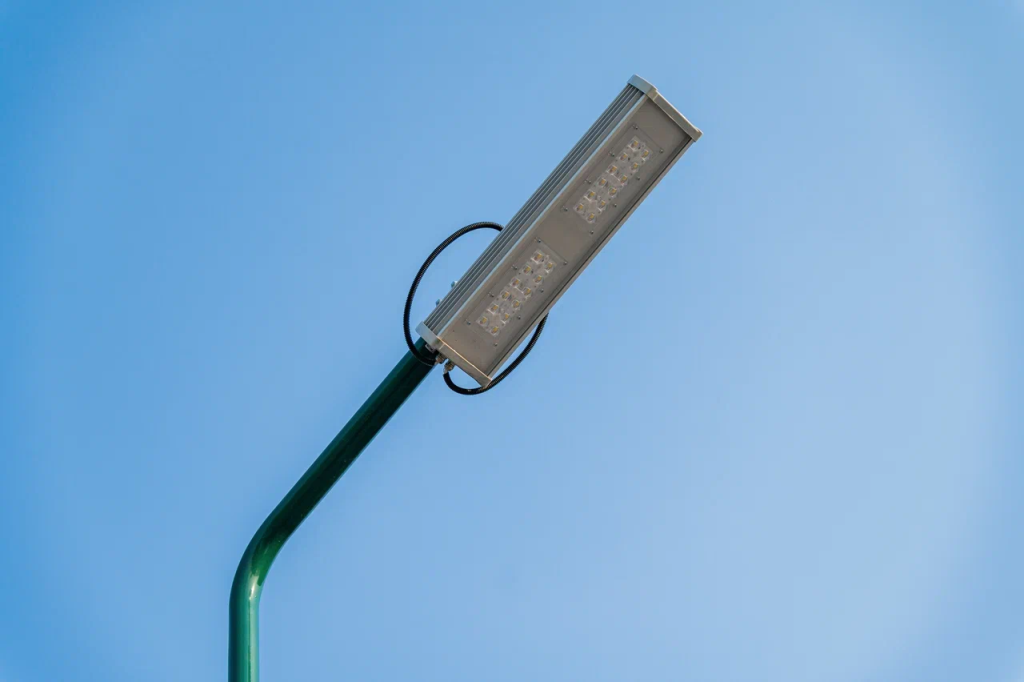

Всем этим условиям, в том числе и сроку производства 200 штук до 14 дней, соответствует светодиодный LED светильник уличного освещения серии FS-MAN ТЕРРА в алюминиевом корпусе.
Однако было одно дополнительное требование, которое не позволяло использовать стандартную модификацию. Светильники должны работать в двух режимах:- «Рабочий», на 50% мощности — в нем освещение функционирует большую часть времени;
- «Тревожный», на 100% мощности — когда нужно «усилить» освещение при нештатной ситуации.
И переключаться режимы должны по внешнему сигналу на электромагнитное реле, обязательно встроенное в корпус LED светильника. Стало ясно, что потребуется разработка нестандартной модели. Наш менеджер передал ТЗ инженеру, и началась работа.
Разработка нестандартного светодиодного светильника наружного освещения и светорасчет
Для реализации двух режимов нужно было:- Подобрать два светодиодных драйвера мощностью 35 Вт каждый;
- Выбрать электромагнитное реле с соответствующими характеристиками;
- Уместить все это в стандартный корпус ТЕРРА, чтобы не тратить время на изготовление нестандартных профилей.

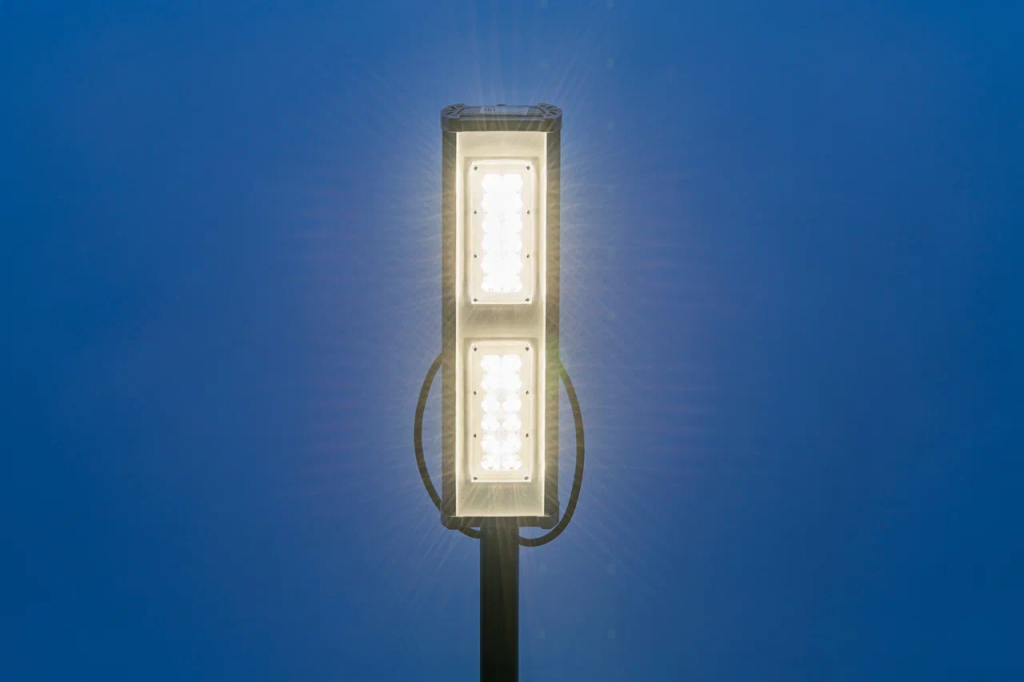

Причем изначально инженеры со стороны заказчика предполагали, что в «рабочем» режиме будет гореть половина светодиодов, а в «тревожном» — все. Но наш специалист предложил другое решение: чтобы светодиоды при 50% мощности просто горели в половину своей мощности, а при 100% давали весь световой поток. Так будет смотреться более эстетично.
Чтобы все согласовать, напрямую связались с инженерами заказчика:провели видеоконференцию и проговорили нюансы технической реализации. Идея понравилась, и за пару дней уже был готов рабочий прототип консольного светильника уличного освещения, с двумя драйверами и электромагнитным реле.
Чтобы не ехать через всю Россию, работу модели продемонстрировали также удаленно — заказчика все устроило.
Проектировщики заказчика решили подстраховаться, и попросили дополнительно выполнить светотехнический расчет. Так можно убедиться, что освещения будет хватать на всю площадь порта, и заложенное в проекте расположение электрических выводов не придется переделывать.

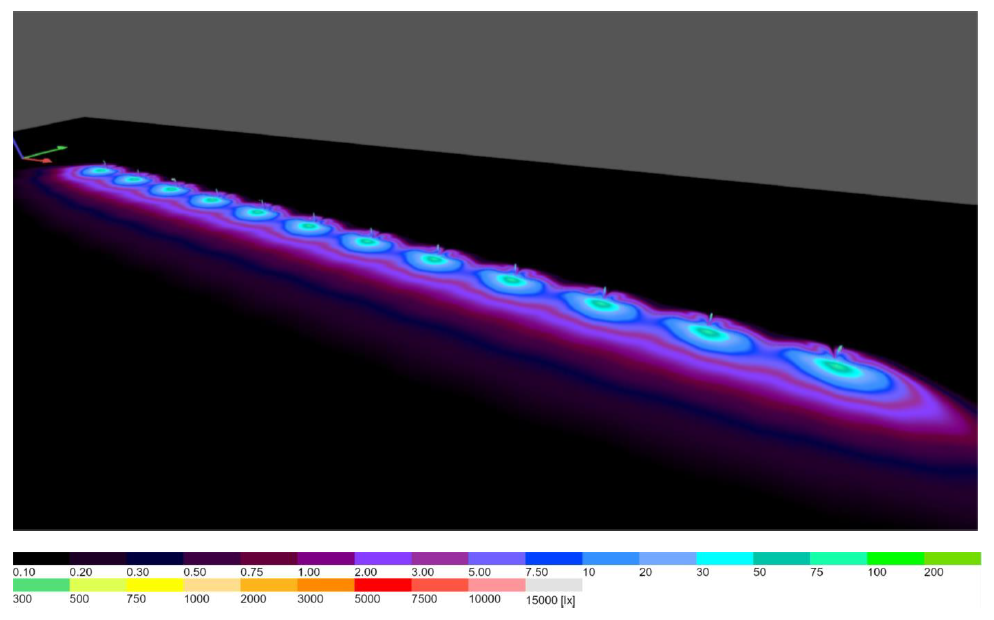

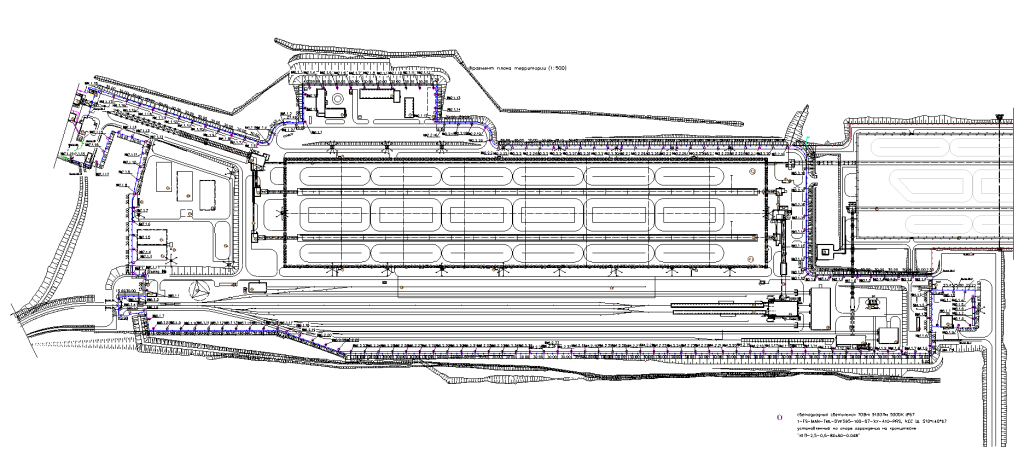

Для этого проектировщики прислали план территории в dwg формате, с расстановкой светильников. После чего инженер-светотехник провел расчет в программе DIALux и убедился, что в обоих режимах освещенность будет достаточной и соответствовать нормативным требованиям. =
Отгрузка партии в сжатые сроки и успешный монтаж линии наружного освещения
После согласования прототипа и оплаты счета на отгрузку партии в 201 светильник TERRA FS-MAN оставалось буквально 10 дней. Чтобы успеть, оптимизировали производство и перераспределили сотрудников на линии: так получилось выполнить работу и «не просесть» с другими заказами. Осуществили бережную доставку собственным транспортом до офиса подрядчика, торгующей организации.

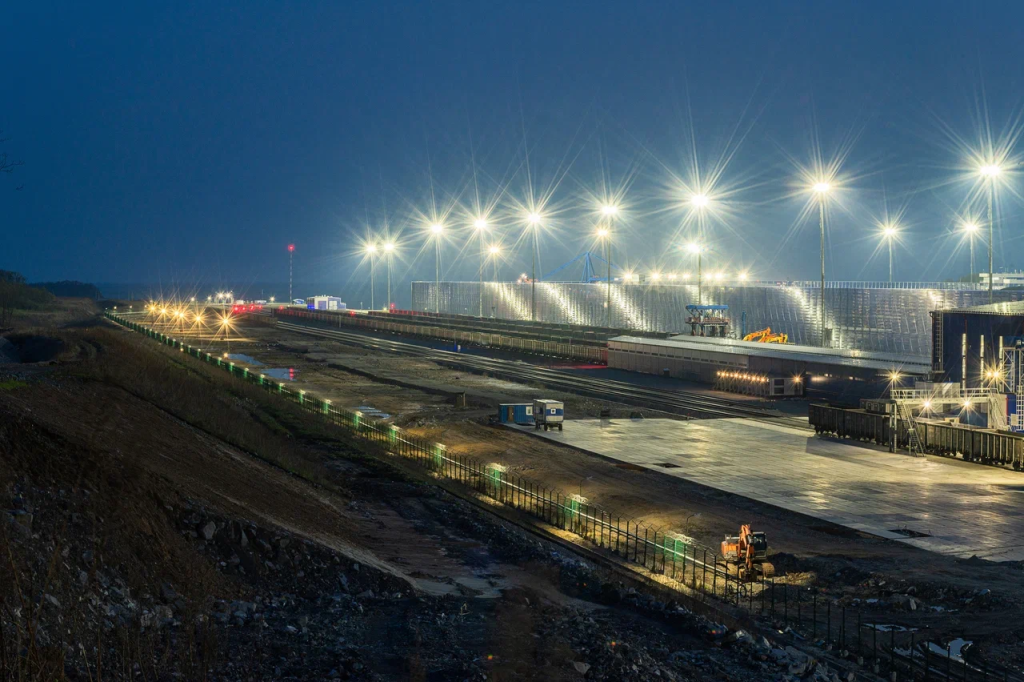

Монтаж заказчик выполнил силами местной монтажной бригады: суммарно от момента заказа светильников до готового светодиодного освещения прошло меньше месяца.

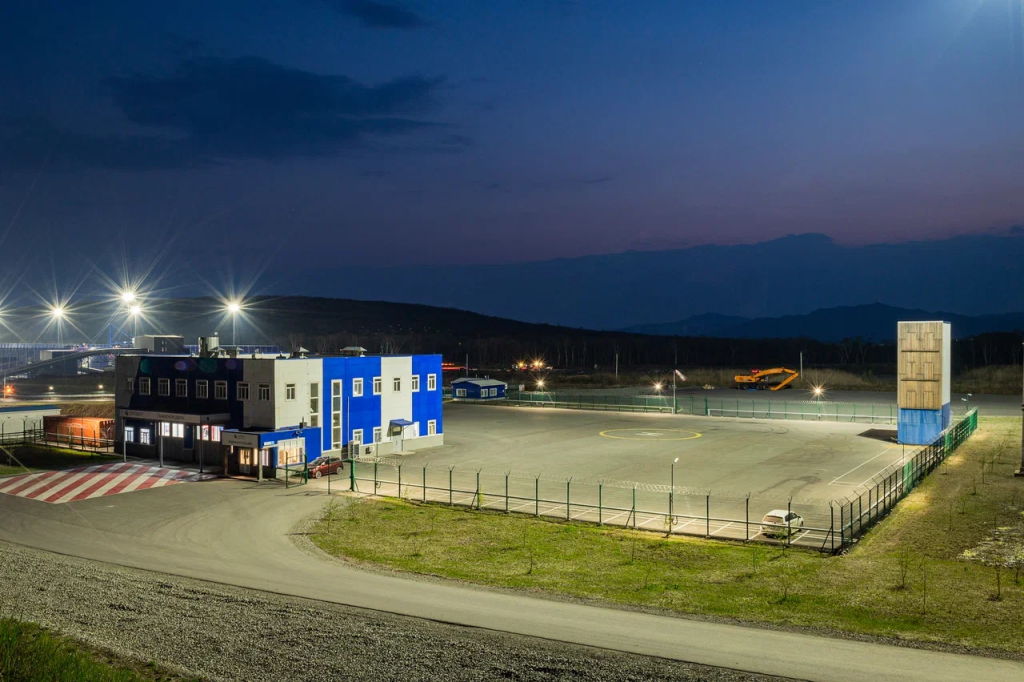

Результат освещения полностью соответствовал техническому заданию и ожиданиям заказчика.
Итог: что учесть при подборе светильников для освещения порта
При подборе LED светильников для наружного освещения открытых территорий большой площади важно запомнить:- Степень защиты должна быть не ниже IP65. А если светильники эксплуатируются на побережье, лучше выбирать модели с IP67.
- Стандартная КСС в 120˚ может не подойти: нужно подбирать, исходя из требований к освещению и высоты установки светильника.
- Рабочая температура должна соответствовать условиям эксплуатации. Например, для побережья Дальнего Востока лучше заложить светильники, функционирующие от минус 40 ˚С.
- Самый популярный вариант монтажа на опоре — при помощи консоли. Но при необходимости можно подобрать нужное крепление под задачу.
- Световой поток должен быть таким, чтобы освещенности хватало для решения ваших рабочих задач, с соблюдением требований нормативных документов. Например, для наблюдения за периметром территории достаточно 50-70 люкс. Мы рекомендуем до приобретения основной партии выполнять светотехнический расчет: у нас это бесплатно и быстро.
